Telematics Module

실시간 차량 데이터 수집과 원격 제어, 차량 성능 최적화 및 운전자 안전 강화를 위한 통신 기술로 더 나은 미래 자동차 환경을 실현합니다.

Network Access Device Telematics Control Unit Carrier Board eCall Box

Network Access Device (NAD)는 차량 내부의 다양한 센서 및 제어 장치로부터 데이터를 수집하고, 이를 외부 네트워크로 전송하거나 외부에서 받은 데이터를 차량 시스템으로 전달합니다.

    • HW 및 SW 플랫폼 설계를 기반으로 최신 국제 표준 지원
    • 다양한 OEM 요구사항에 최적화된 통신 모듈 설계
    • 무선 송수신에 최적화된 RF 회로 설계
    • 소형화, 신뢰성, 호환성 향상을 위한 모듈형 설계
    • 최신 통신 표준 지원 및 차별화된 SW 통합 미들웨어 개발

Telematics Control Unit (TCU)은 서비스, 위치 추적, 상태 모니터링 및 상태 정보를 서버로 전송하는 등 차량의 텔레매틱스 기능 구현을 위한 통신 제어 유닛입니다.

Chipset Network Description
MDM9615 AT&T, VZW, CU, Vodafone, CMCC
  • Telematics Device 최초 LTE 탑재
  • JLR EU향 최초 모델
  • 중국향 최초 LTE 탑재 Telematics Device
MDM9628 AT&T, VZW, BELL, SKT, KT, LG U+, Vodafone, CU, DU(UAE)
  • HMC 국내 고급형 차종 LTE 탑재
  • 5세대 이후 내부 모듈화 및 CCOS 적용
  • Toyota NA향 Telematics Device (Carrier Swap 기능 지원)
  • Toyota UAE향 eCall only Device
MDM9240 AT&T, Vodafone, TMUS, VZW
  • CA 기능 추가로 High Speed Network 이용 가능
  • MCTM one board 3Chips 를 통한 3개 통신사 선택적 지원
MDM9250 SKT, KT, LG U+
  • 1GBps 지원 Telematice Device (PoC)

User Scenario

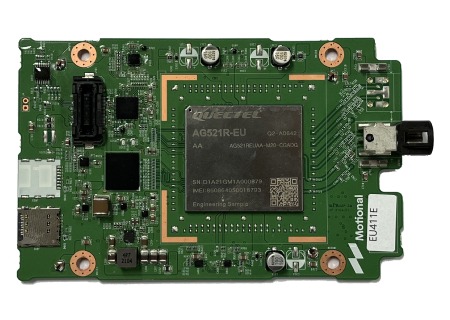

LTE 통신 보드는 자율주행 차량의 외부 카메라로 촬영된 영상 데이터를 서버로 전송할 수 있는 통신 유닛입니다.

Items Description
Module Type Carrier board type
Modem AG521R (Qualcomm SA415M)
Input Voltage DC 9~ 16V (Typ. 12.0V)
Internal Voltage DC 3.8V / 3.3V / 1.8V
PCB 8L PTH_TYPE PCB 1.6T ±10%
Interface
  • RF
  • Data
  • Control
  • FAKRA 4pin / 2pin(5G only)
  • SGMII / USB / UART
  • I2C / INT
Temperature

Operation Temperature: -35℃ ~ +75℃

Extended Temperature: -40℃ ~ +85℃
Dimension 86 x 136 mm
Region NA / EU

Emergency call solution은 차량 사고 발생 시, 위치 데이터와 차량 데이터를 긴급 구조대로 전송하여 신속한 대응을 가능하게 합니다.

In Case of Emergency
